Případová studie rekonstrukce LED osvětlení průmyslové haly

Výpočty, návrhy osvětlení, kalkulace ceny investice a její návratnosti

Požadavek investotra na rekonstrukci osvětlení průmyslového objektu

Klient
PPS Goup, a.s.
Poptávka investora
Vyžaduje zvýšit intenzitu osvětlení ze 150 Lux na úroveň 350 lux
Žádá zvlášť zpracovat CP na demontáž starých svítidel a instalace, montáž nových svítidel s rozdělením na variantu s automatickým řízením osvětlení a na manuální řízení osvětlení.
Osvětlení rozdělit na 4 samostatné sekce.
Dodané vstupní informace:
Celkový rozměr haly 238 x 225m výška v jednotlivých sekciích 13,5m a 9m
Výkresová dokumentace haly v dwg formátu.

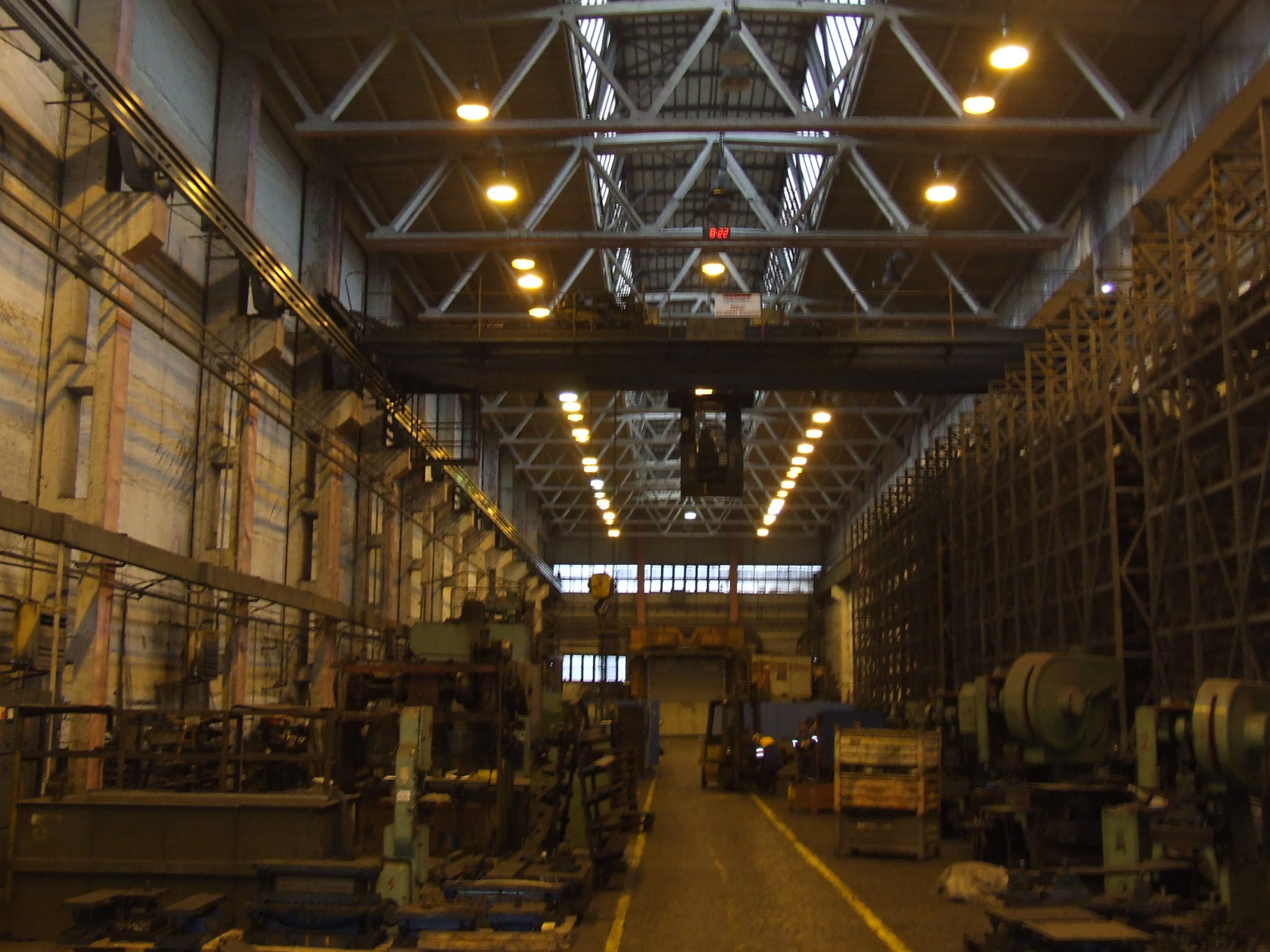

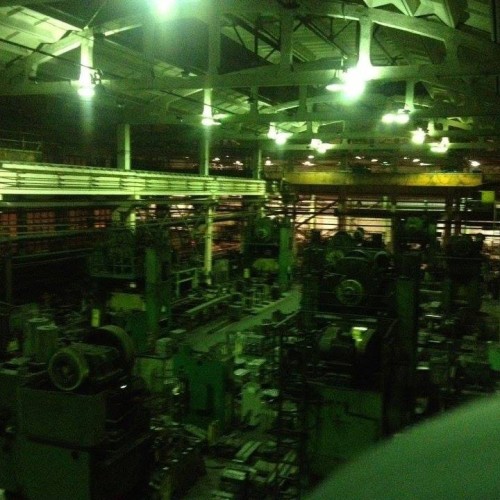

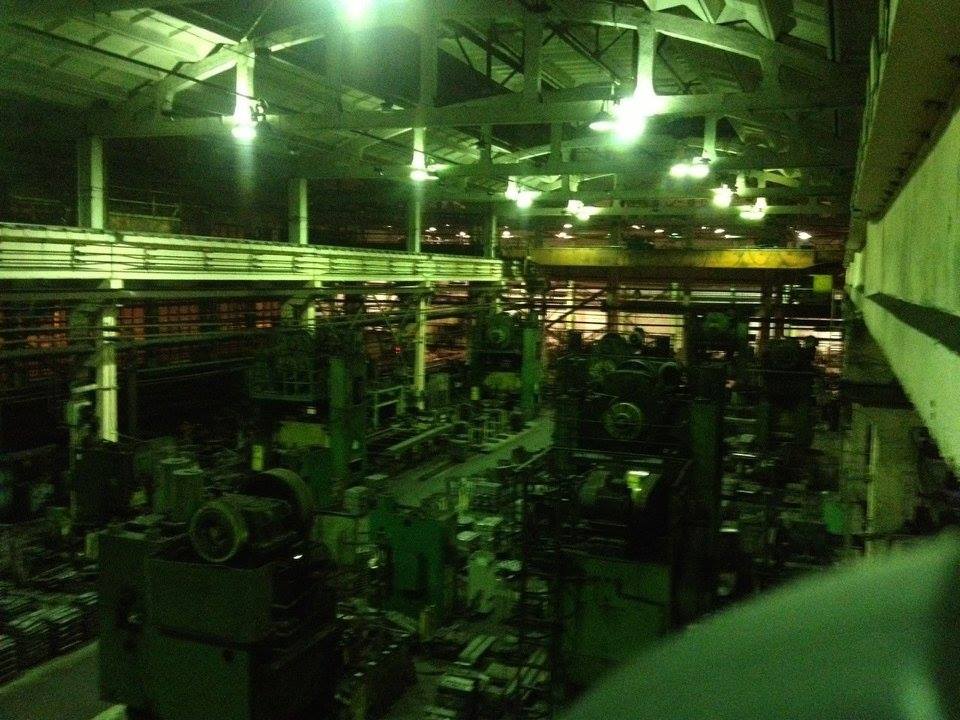

Původní typ osvětlení
400W HPS | 896 ks |
Celková spotřeba za rok 1 933 350 kW
Doba svícení za rok 4 592 hodin

Návrh řešení
Zpracované výpočty osvětlení, energetický audit, cenová kalkulace investice a její návratnosti,
návrh osvětlovacích soustav a jejich řízení ve více variantách pro výběr investora.
Výběr investora
průmyslová LED lampa DPZ

Aplikace

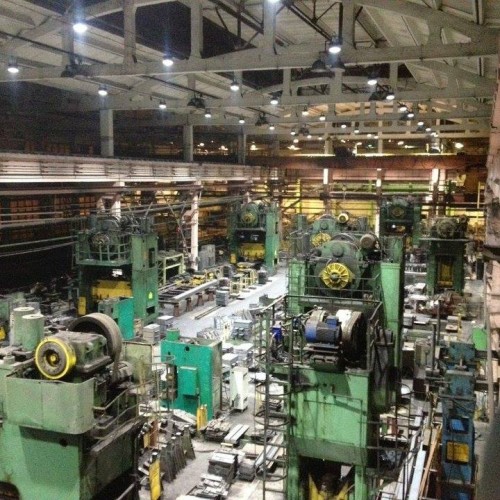

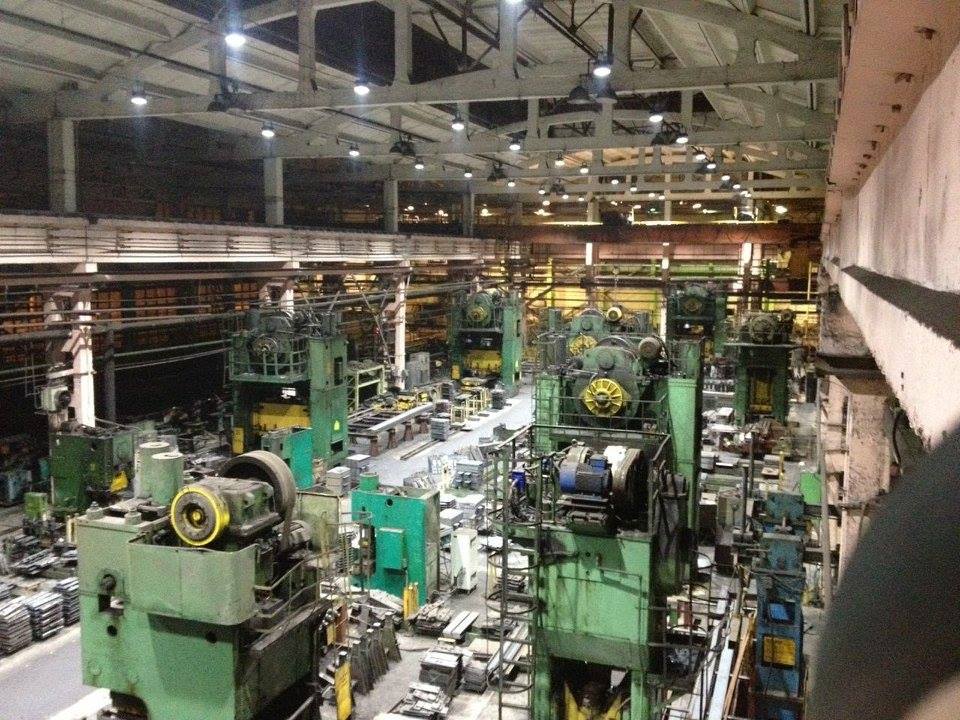

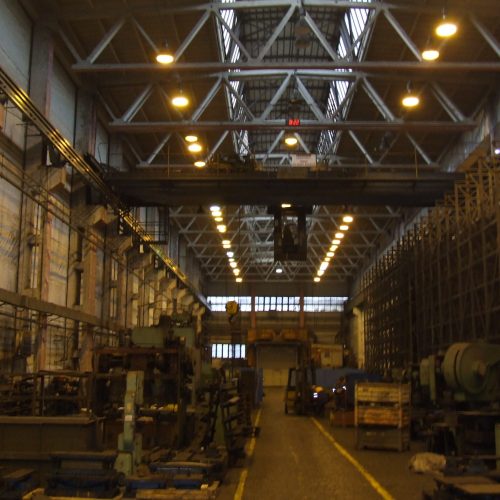

Modernizace osvětlovací soustavy průmyslové haly

Jednotlivé návrhy řešení rekonstrukce osvětlení
1. varianta
Modernizovaný systém osvětlení předokládá výměnu starých svítidel za nové LED svítidla kus za kus bez předelání elektroinstalace.

Použitá svítidla

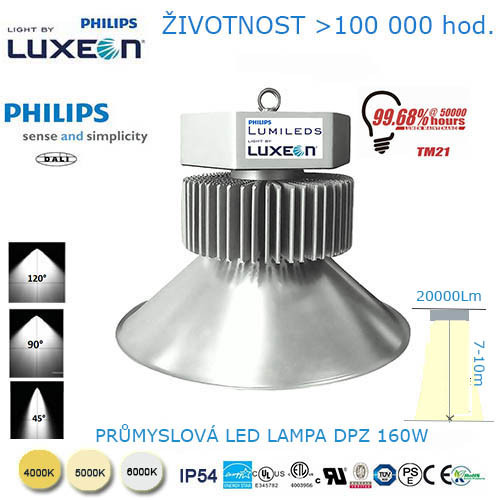

průmyslová LED lampa DPZ160A, ,5000K, 120°| 768 ks |
průmyslová LED lampa DPZ130A, 5000K, 90° | 128 ks |
Celková spotřeba za rok 638 288 kW
Dosažená úspora nákladů na energie 67%
Zvýšená intenzita osvětlení o 67% ze 150 na Em= 448Lux

2. varianta

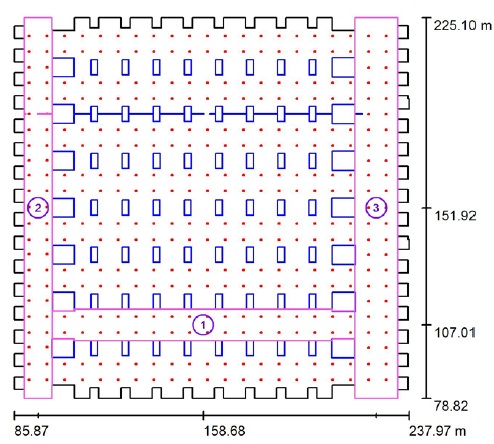

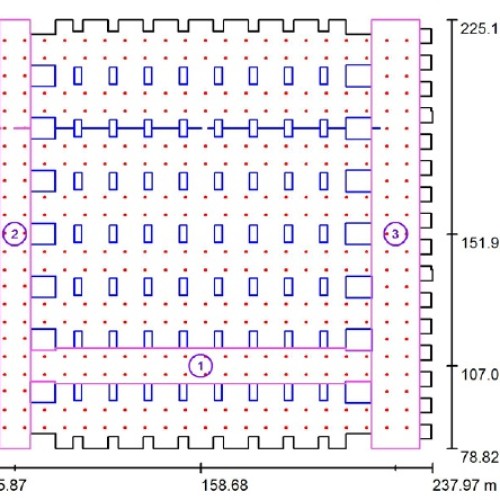

Modernizovaný systém osvětlení předokládá návrh nového rozmístnení svítidel

průmyslová LED lampa DPZ250A, ,5000K, 120°| 352ks |
Celková spotřeba za rok 404096 kW
Dosažená úspora nákladů na energie 79%
Zvýšená intenzita osvětlení o 54% ze 150 na Em= 330Lux

Návratnost investice 16 měsíců

3. varianta
Modernizovaný systém osvětlení předpokládá návrh nového rozmístnení svítidel a automatické řízení osvětlení
nastaveno na 350Lux. Součástí varianty je možnost kdykoliv změnit nastavení intenzity osvětlení, jeho aktivní monitoring, analızy stavu jednotlivých svítidel a jejich energetické spotřeby.

průmyslová LED lampa DPZ250A, ,5000K, 120°| 462ks |
Celková spotřeba za rok 530376 kW na 100% světelního výkonu Em=430 Lux
Dosažená úspora nákladů na energie 72%
Zvýšená intenzita osvětlení o 65% ze 150 na Em= 430Lux

Návratnost investice 18 měsíců

Celková spotřeba za rok 429604 kW na 81% světelního výkonu Em=350 Lux
Dosažená úspora nákladů na energie 78%
Zvýšená intenzita osvětlení o 57% ze 150 na Em= 350Lux

Návratnost investice 21 měsíců

Úspora 78%
Úspora energie po výměně za LED lampy
Osvětlení + 57%
Zvýšení intenzity osvětlení proti původnímu

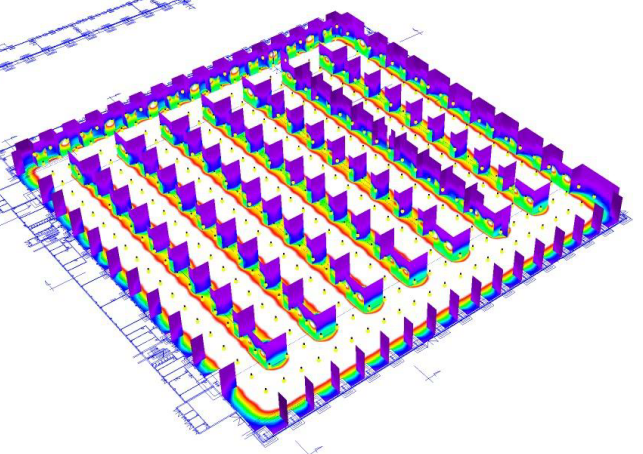

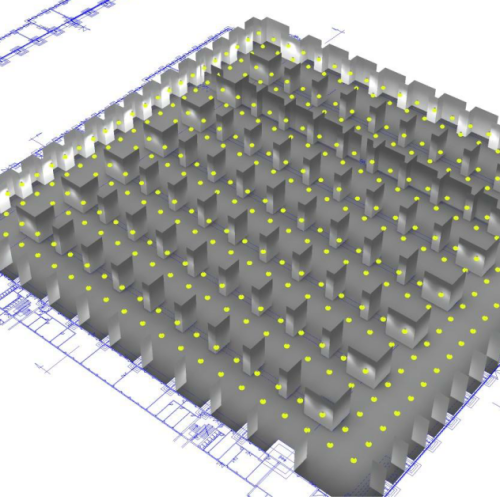

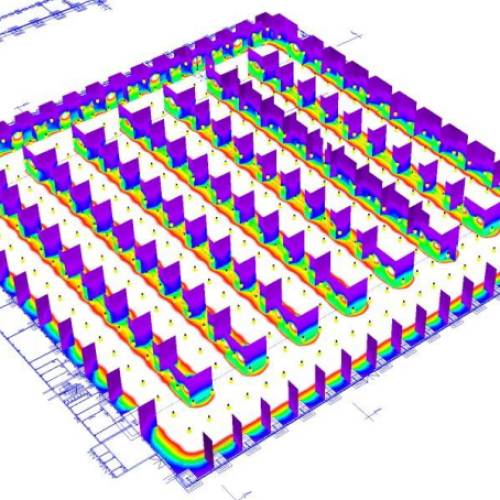

Výpočty a návrh LED osvětlení
